6922-6BQ5 定電流バイアスSEアンプ 完成

無負荷で発振したのをきっかけに、あーだこーだしたこのアンプですが、OPT2次側に33Ω+0.2uFの積分型位相補償をし完成としました。

最終的な利得はL7.4倍、R7.69倍、DFはL2.2、R1.5となっています。
最終的な周波数特性@0.125Wをば。
6922-6BQ5 定電流バイアスSEアンプ 完成_c0004062_2121795.gif

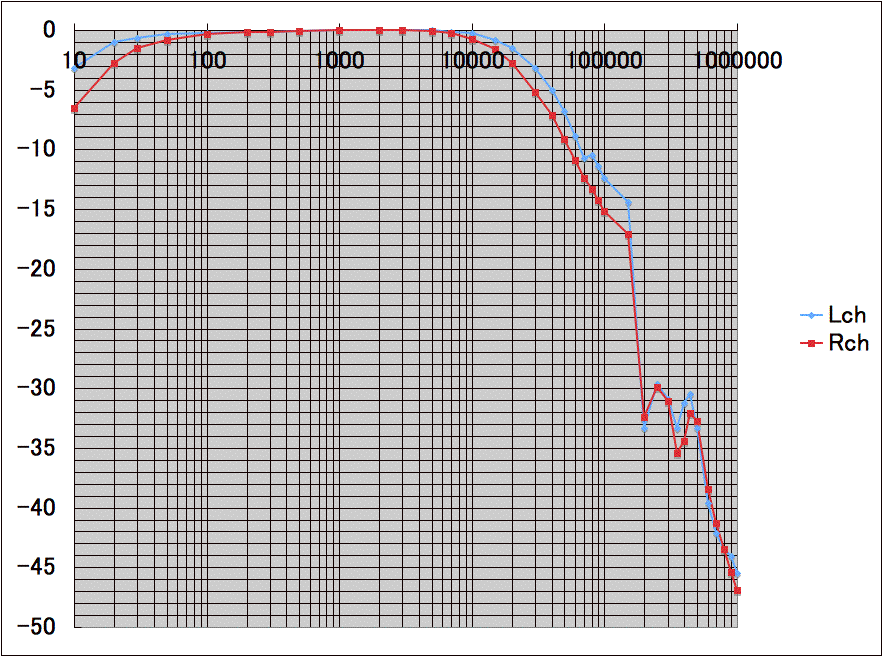

150kHzと450kHzにピークがあるトランスですが、大きなアバレもないようです。
LRの特性の差は主に出力管によるもののようです。
できることなら、低域・高域ともにもう少し伸ばしたいところですが、¥1500するかどうかの廉価なトランスなのであまり文句も言えません。

あとは嫁入り先を探すだけ(笑
