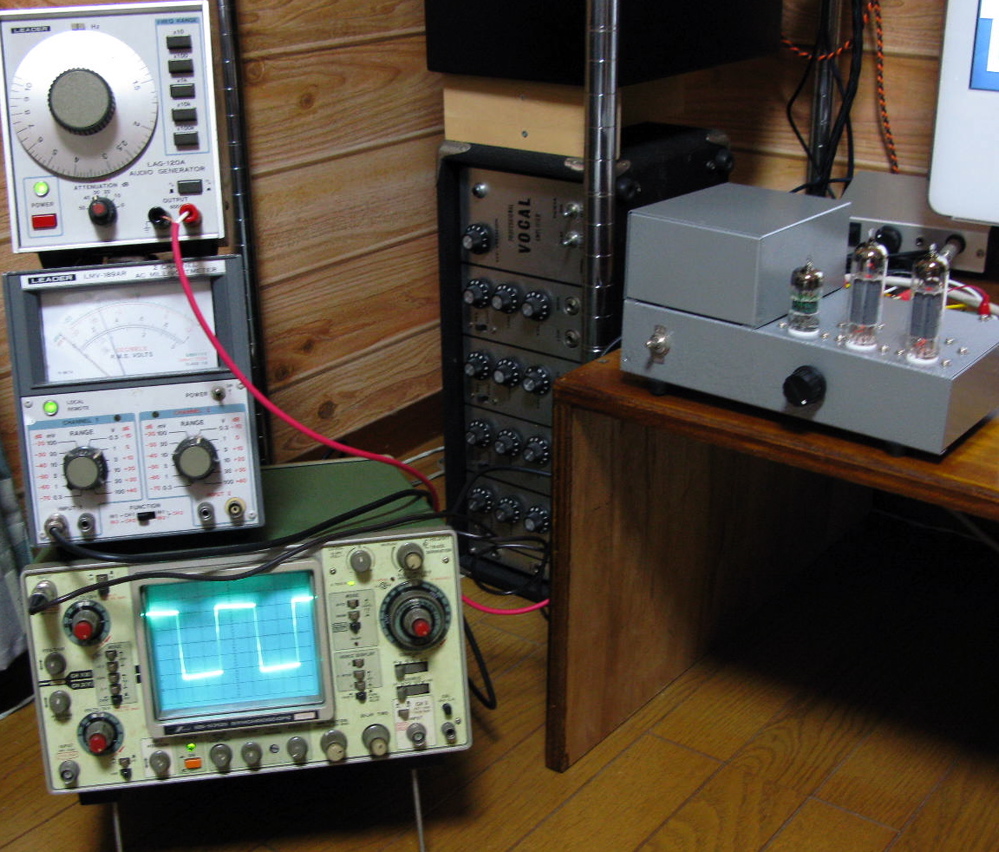

発振したりナニしたりトホホな感じだった前回のアンプを、最近手に入れた測定器を使いつつ調整してみました。



なお、前回の記事は、安物デジタルテスタのACVレンジで測定していますので、利得、負帰還量等、あまりアテになりませんので悪しからず。

まずは負帰還を外した上で、おんにょさんのアドバイスに従い、負帰還ループのアースの落としどころを初段カソード抵抗のところに変更し、線を撚り合わせてみましたが、あまり効果無いようです。
次に、各グリッドの寄生発振止めの抵抗を2.2kから順に増やしてみましたが、初段が効くようでした。結局、EL84のグリッドが4.7k、6922のグリッドが10kで発振が止まりました。
この状態で再度負帰還をかけてみますと、負帰還量が4dbを越えたあたりで、派手に発振しはじめるようでした。最終的には、3.8dBほどの負帰還をかけました。
東栄T-1200を5k:8Ωで使っていますが、こういう廉価なトランスは、周波数特性のピークやディップが大きいようなので、安定して多量の負帰還をかけるのは難しいんでしょうね。

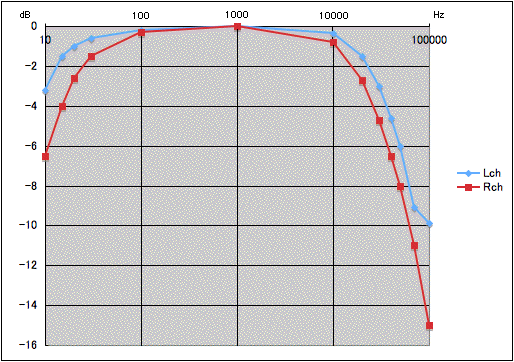

参考までに、Ayumiさんの測ったT-1200の特性

以上の状態で、諸特性をば。

利得 L:7.46倍、R:7.69倍
DF L:2.0、R:1.6

8Ω負荷、0dB=1V=0.125W

左右の周波数特性にだいぶ差がありますが、出力管の個体差からくるものでしょうか。
バイアス値がL:6.5V、R:7.0Vとなっています。
あと、トランスの個体差も大きいのかな?

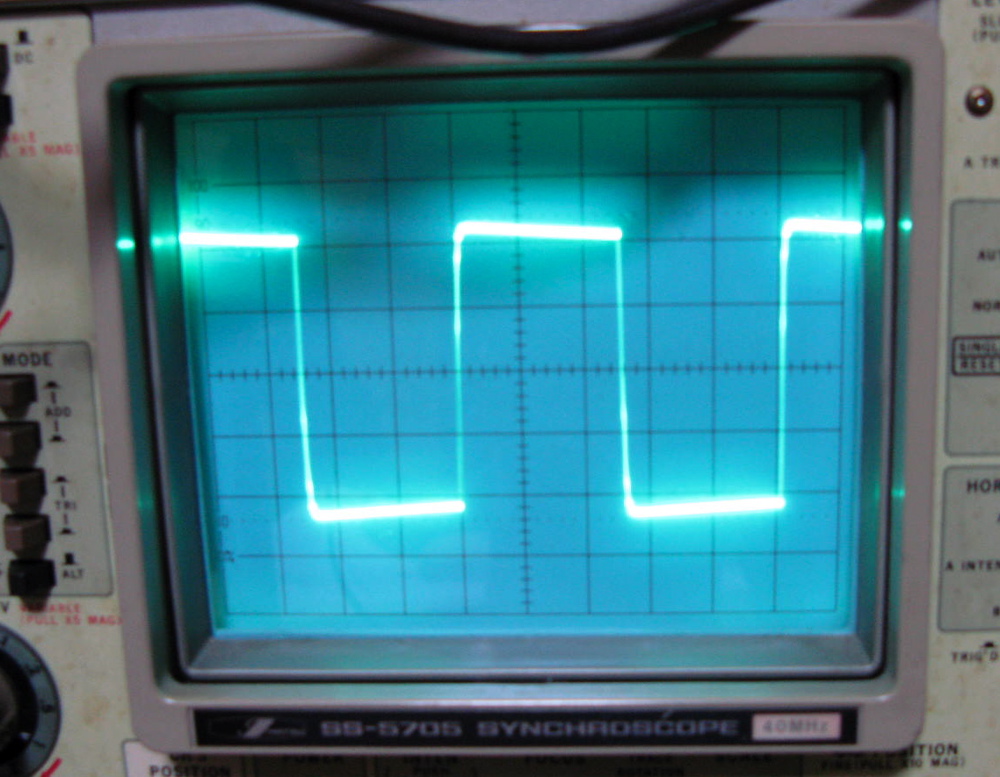

1kHz、8オーム負荷

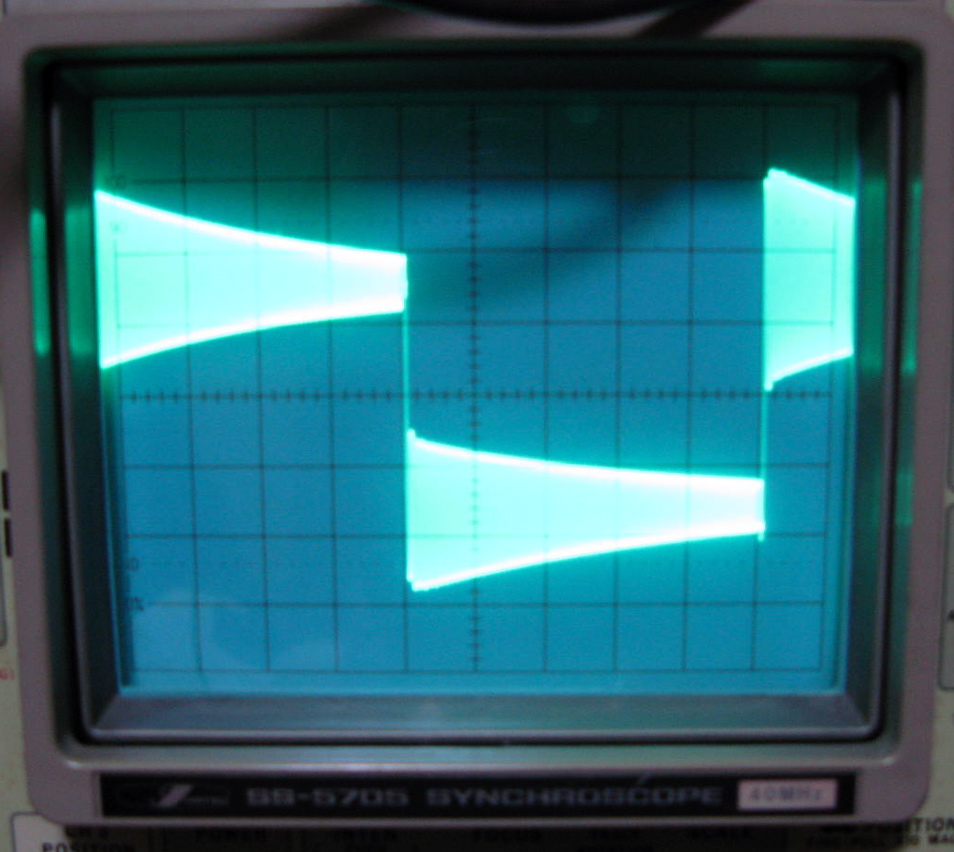

1kHz、無負荷

サイン波なら、無負荷でも特に発振等は無さげですが、方形波・無負荷だと派手なリンギング(?)がでます。
現状、位相補償コンデンサは入れていませんので、こっちも対処した方が良いんでしょうね。
