EL84-PP その3

29日(明日)から、持って出掛けるためのギターアンプが必要になったので、以前シャーシ塗装までして放置されていたアンプを急いででっち上げました。

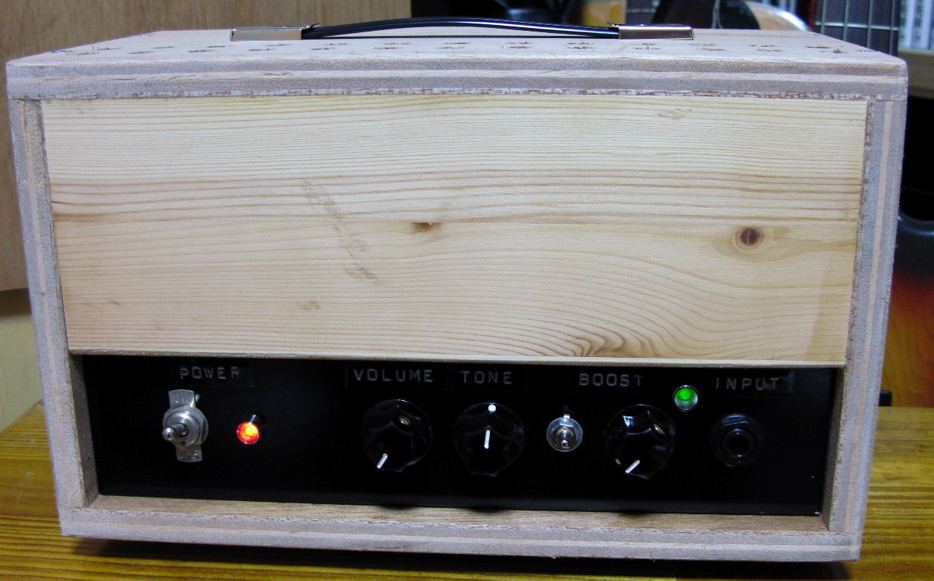

時間がないので、キャビネットは塗装してません。
この写真だと分かりにくいですが、上部に通気孔があけてあります。

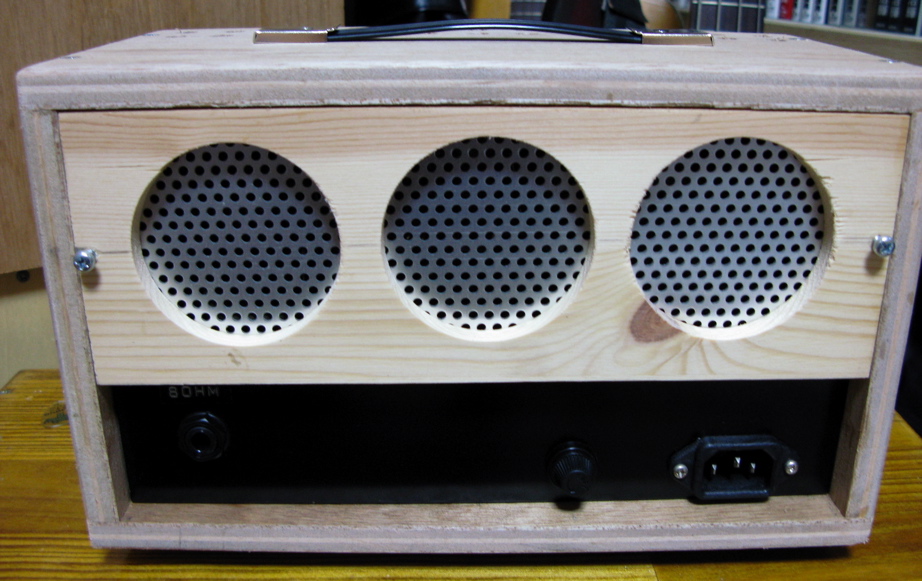

背面。通気孔が丸いのはオシャレでなくて、四角く抜くより作業が速いからです。

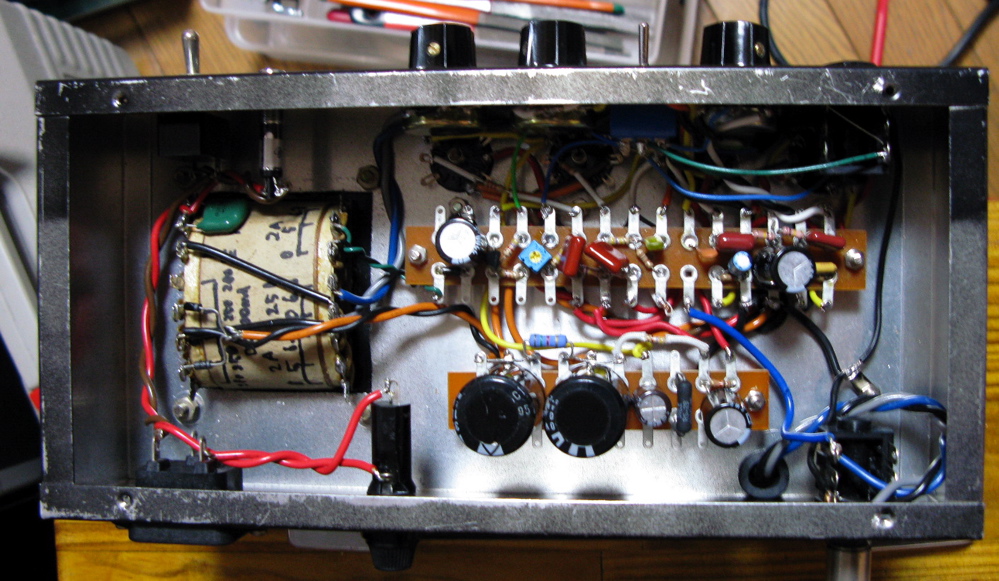

中身。


電源はTANGOのPH-100Sですが、ヤフオクで買ったら、上のカバーがついていませんでした。
OPTは東栄のOPT-10Pの8k。

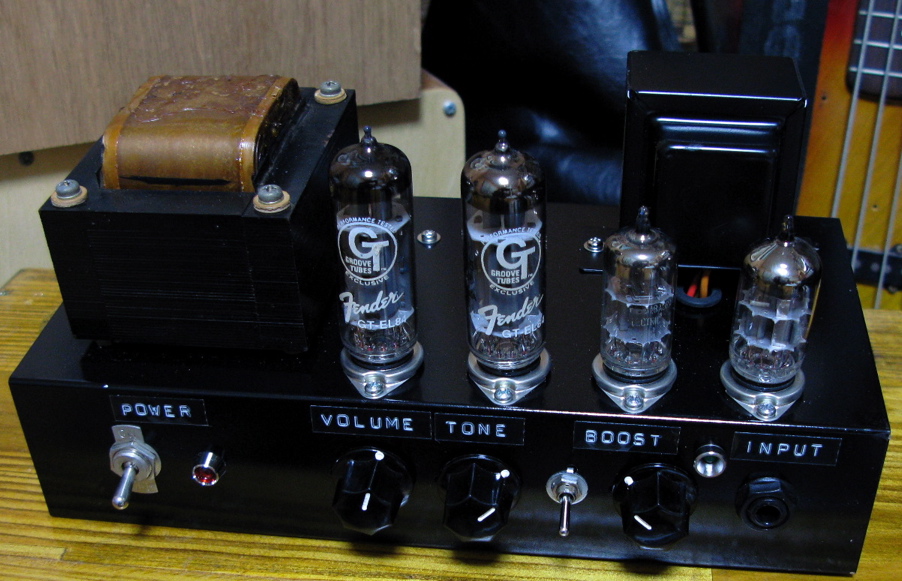

内臓。

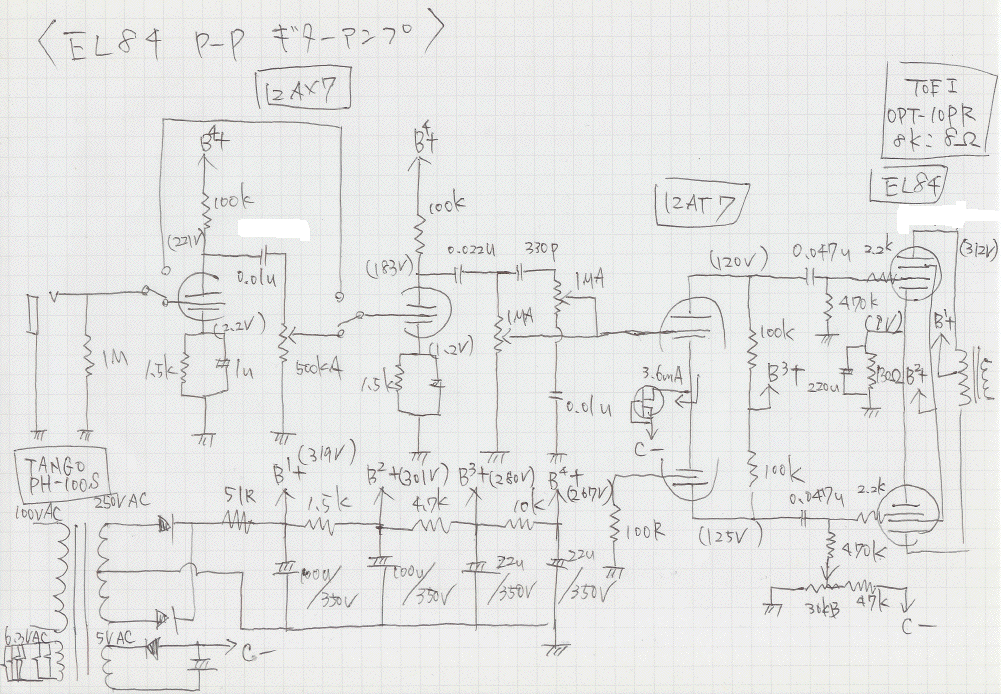

回路図。


フェイズインバータを12AX7のムラード型にすると、マーシャルの1974のようなアンプになるのですが、ひとひねりして12AT7を差動回路で使ってみました。
1インプットにすると初段の12AX7の片方が余るので、ブースト回路を組んでみました。

なんというか、中途半端なアンプになってしまった気が。
F.I.は12AX7の方が「らしい」感じになるやもしれません。
